特点与用途
普林斯®泵站型液控蝶阀是一种先进、智能的管路控制设备。其主要应用于泵站，作水泵出口控制阀，起导通、截止和止回作用。
其主要特点如下：
1、液压开启，重锤关闭；
2、可实现快关和慢关分阶段关闭，减少水锤危害；
3、可实现泵阀联动控制；
4、重锤关闭，关阀可靠，密封性能优异；
5、蝶板采用双偏心设计；
6、机械、电气、液压控制高度集成；
7、充分满足泵站"无人值班、少人值守"的要求
技术性能参数
1.技术参数
| 公称通径 DN | 公称压力 PN | 试验压力 | 适用温度 | 适用介质 | |
| 壳体 | 密封 | ||||
| 300~1800 | 2.5 | 3.75 | 2.75 | ≤ 80 | 水、海水、泥沙水等 |
| 300~2000 | 1.6 | 2.4 | 1.76 | ||
| 300~2400 | 1.0 | 1.5 | 1.1 | ||
| 1200~3000 | 0.6 | 0.9 | 0.66 | ||
| 2000~3000 | 0.25 | 0.375 | 0.275 | ||
2. 性能参数
| 项目 | DN＜1000 | 1000≤DN＜2000 | DN≥2000 | |
| 开阀时间 s（可调） | 20~60 | 25~60 | 25~60 | |
| 关阀时间 s（可调） | 快 | 1.7~15 | 2.5~20 | 3~20 |
| 慢 | 3~60 | 6~60 | 6~60 | |
| 关阀角度 （可调） | 快 | 70°±10° | ||
| 慢 | 20°±10° | |||
| 泄漏量 | 橡胶密封 | A级 (Grade A) GB/T13927 | ||
| 金属密封 | D级 (Grade D) GB/T13927 | |||
| 流阻系数 | 最小流阻系数0.15 | |||
主要部件材料
| 名称 | 材料 |
| 阀体 | 灰铸铁、球墨铸铁、碳素钢 |
| 蝶板 | 灰铸铁、球墨铸铁、碳素钢 |
| 阀轴 | 碳素钢 (表面防腐处理 GB/T699)、不锈钢 (GB/T1220) |
| 阀体密封圈 | 不锈钢 |
| 蝶板密封圈 | 优质橡胶或不锈钢 |
产品技术标准
| 产品标准 | 压力试验标准 | 法兰标准 | 结构长度标准 | |
| JB/T5299 | GB/T13927 | 铸铁法兰 | GB/T17241 | GB/T12221 |
| 钢制法兰 | GB/T9115 | |||

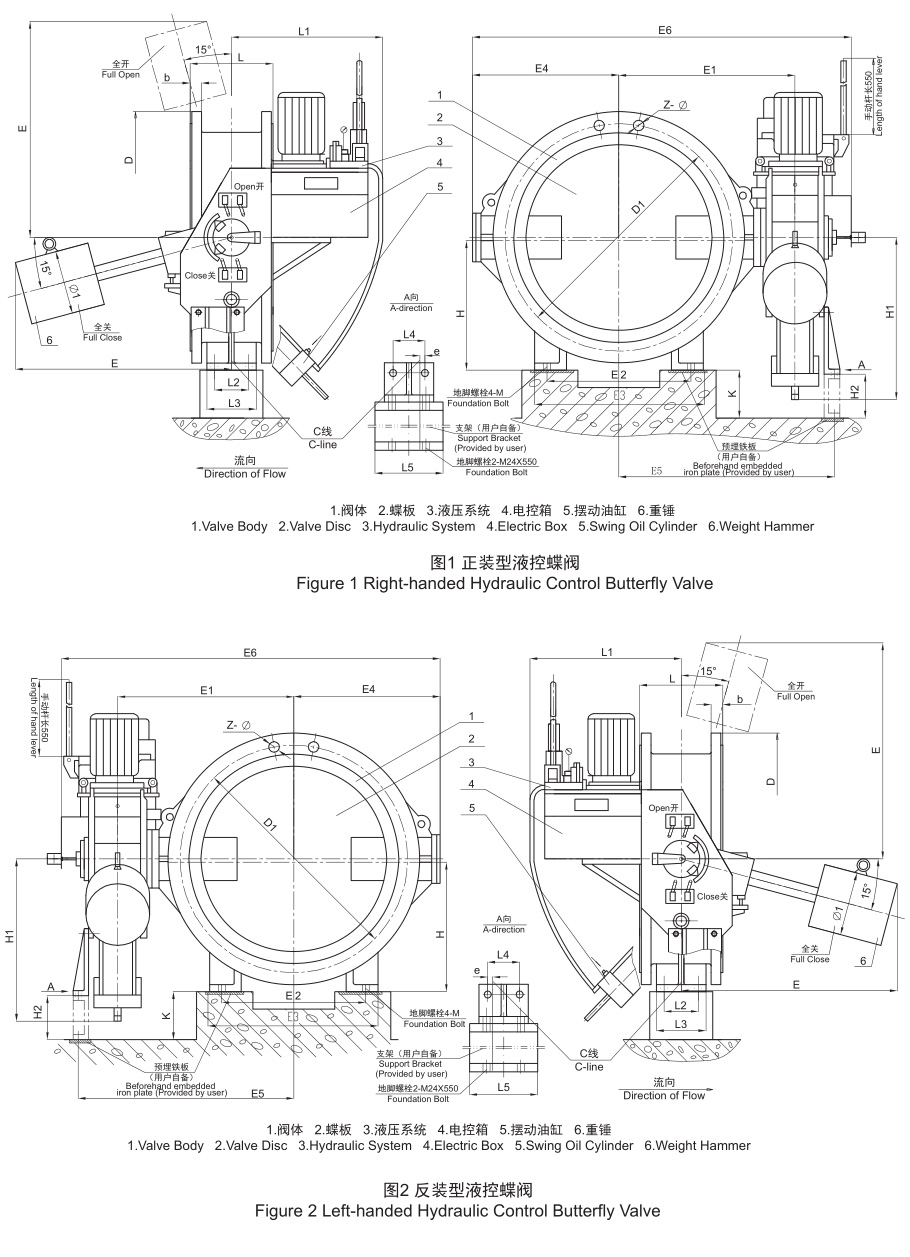

泵站型液控蝶阀外形及安装尺寸图

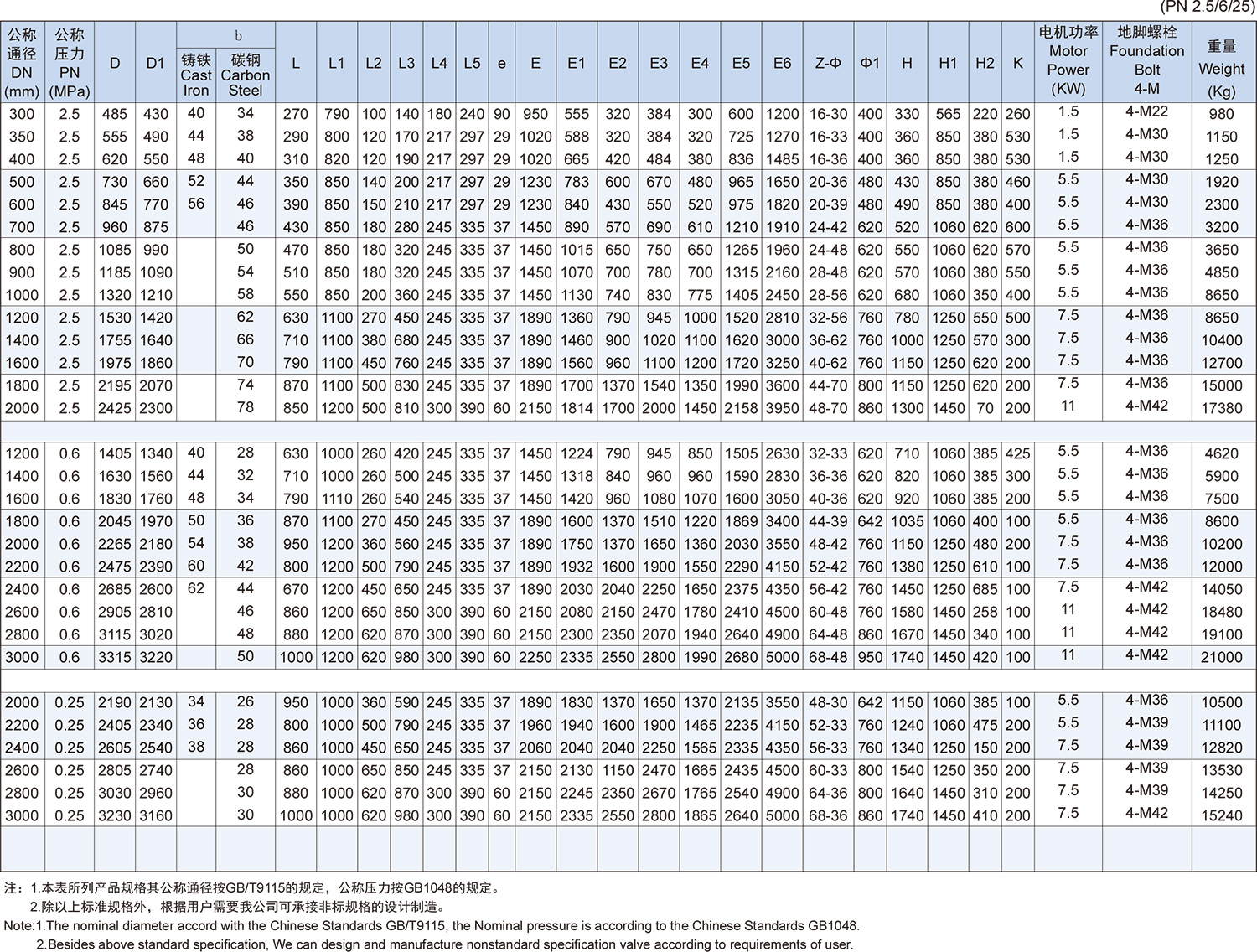

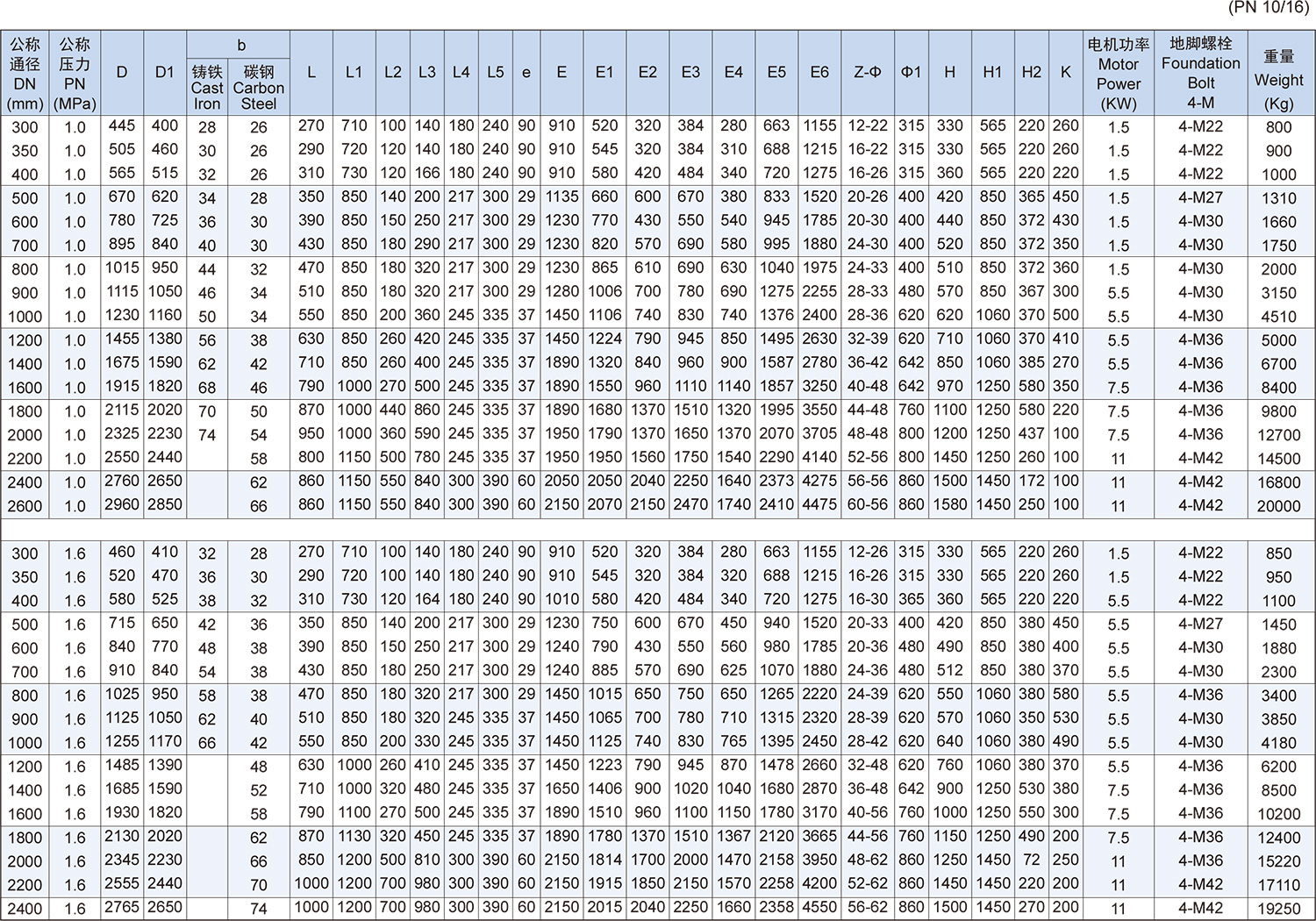

泵站型液控蝶阀规格及安装尺寸表

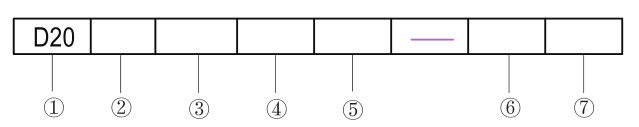

产品型号说明
①产品代号：D20为泵站型液控蝶阀
②驱动方式：HY-液压驱动（蓄能罐）;HW-液压驱动（重锤）
③公称通径：单位mm
④密封代号：X-橡胶；H-不锈钢；S-双密封、
⑤布置形式代号：单驱动装置:A型；B型；C型；D型，其余省略、
⑥公称压力代号：为单位公称压力的10倍，单位Bar(10xMPa)
⑦特征代号： A1~A9;B1~B9......
型号标注示例：
公称通径1800mm，公称压力1.6MPa，泵站型橡胶密封B型单重锤液控蝶阀，型号为：D20HW1800XB-16A1 。

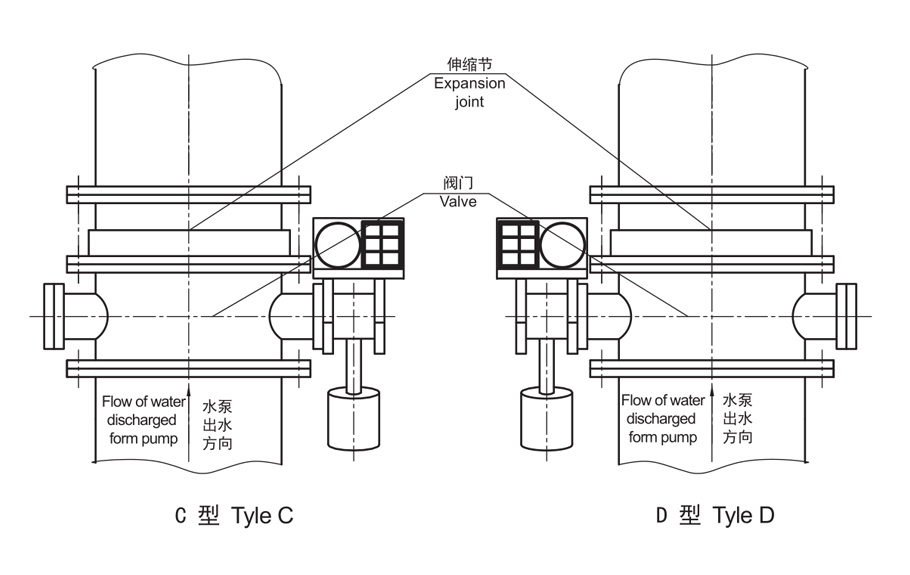

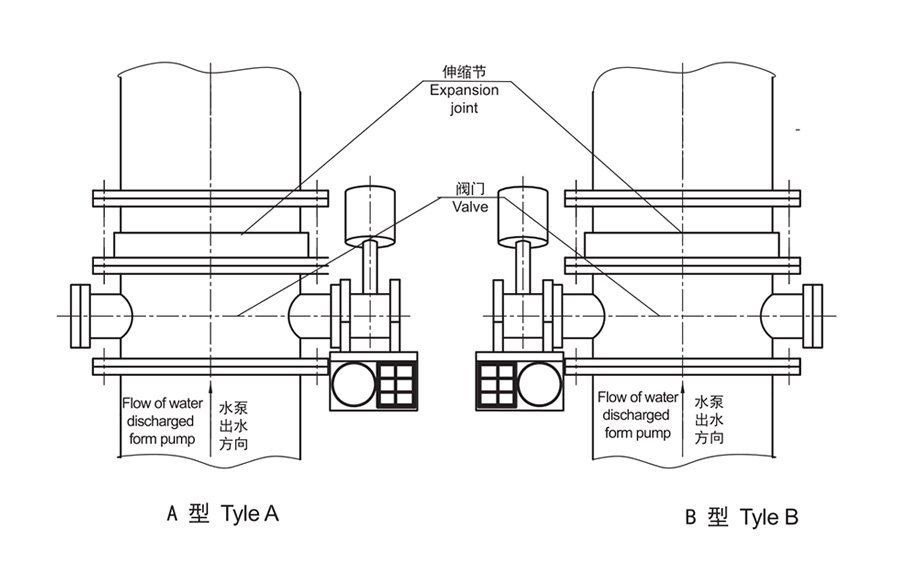

液控蝶阀的安装布置型式
订货说明
为了您的应用方便，请在订货时详细说明：产品名称、型号规格、技术性能参数、产品技术标准、主要零件材料及标准，安装型式等以及其他的特殊要求。根据您的需要，我公司还可以提供密封圈、填料组合圈等易损配件。
