特点与用途

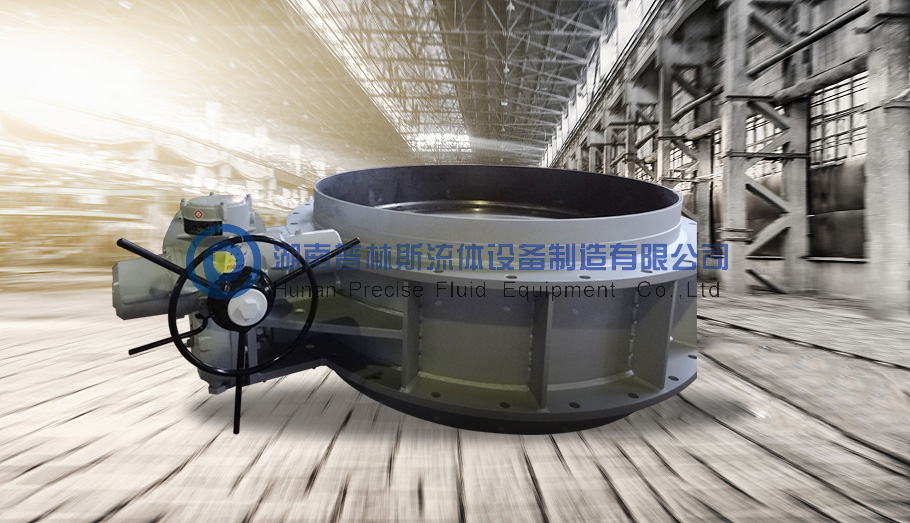

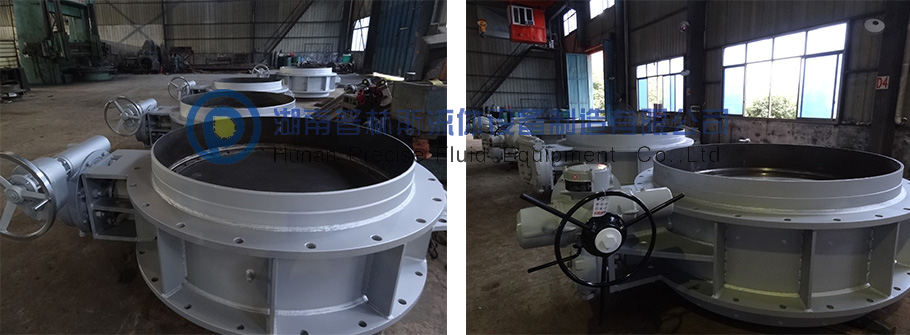

真空蝶阀是一种新型的高性能蝶阀,根据驱动装置的不同,又分为电动真空蝶阀和手动真空蝶阀。
它主要由阀体、蝶板、阀轴、密封圈、传动装置等组成,通过手动或电动操作装置带动阀轴使蝶板相对于阀体做90°范围内的旋转运动,以达到启闭和控制流量的目的。
该阀能对介质双向截止,实现可靠的密封,双向零泄漏。
轴承采用自润滑轴承,摩擦阻力小。
轴封采用具有自动补偿的真空型结构,隔断外界大气与管道的连通,从而保证管道的真空度。不必从管路上拆卸阀门即可更换蝶板密封圈。
电动真空蝶阀由阀门电动装置驱动,性能可靠,运转灵活,可现场操作或远距离集中控制,电动装置附有手动操作机构。
可根据工况需要选用如电伴热等阀门运行保护装置,以确保蝶阀在户外、低温等恶劣环境中安全运行。
真空蝶阀广泛应用于火电厂空冷机组空冷岛系统上。适用温度不超过200℃的水、空气、水蒸汽等介质。
技术性能参数
公称通径 DN | 公称压力 PN | 试验压力 | 适用温度 | 适用介质 | |
壳体 | 密封 | ||||
1000~3000 | 0.25~1.0 | 1.5×PN | 1.1×PN | ≤200 | 水、水蒸汽、空气 |
主要部件材料
零件名称 | 材料 |
阀体 | 碳 素 钢、不锈钢 |
蝶板 | 碳 素 钢、不锈钢 |
阀体密封圈 | 不锈钢 |
阀轴 | 不锈钢或35(40Cr)经不锈处理 |
蝶板密封圈 | 不锈钢、三元乙丙橡胶、硅橡胶 |
产品技术标准
产品标准 | 压力试验标准 | 法兰标准 | 结构长度标准 |
GB12238 | GB/T13927 | GB/T9115 | GB12221 |

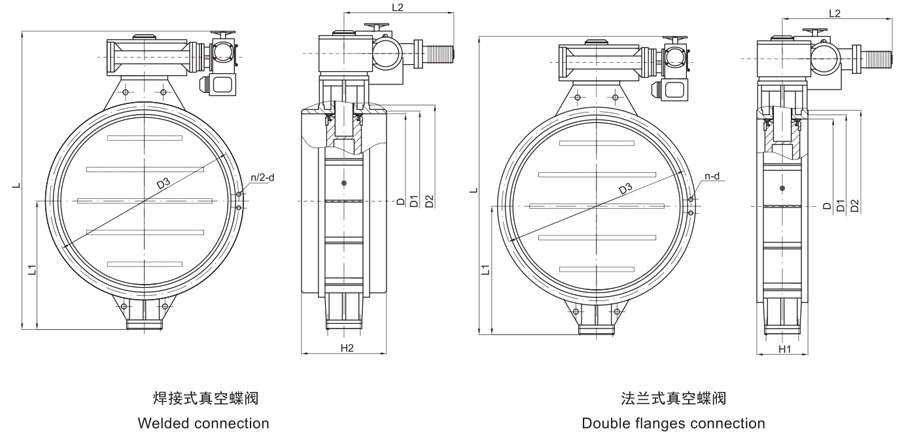

外形及结构尺寸
DN mm |
PN MPa |
H1 | H2 | D | D1 | D2 | L | L1 | L2 | n- d | D3 | 电机功率 (KW) |
1000 |
0.25 0.6 |
410 | 780 | 1000 | 1078 1078 |
1175 1175 |
1490 1510 |
690 710 |
590 590 |
28-Φ30 28-Φ30 |
1120 1120 |
2.2 2.2 |
1200 |
0.25 0.6 |
490 | 780 | 1200 | 1295 1295 |
1375 1405 |
1730 1760 |
790 810 |
610 610 |
32-Φ30 32-Φ33 |
1320 1340 |
3.0 3.0 |
1400 |
0.25 0.6 |
530 | 880 | 1400 | 1510 1510 |
1575 1630 |
2090 2110 |
890 910 |
790 790 |
36-Φ30 36-Φ36 |
1520 1560 |
3.0 3.0 |
1600 |
0.25 0.6 |
600 | 880 | 1600 | 1710 1710 |
1790 1830 |
2490 2510 |
1040 1060 |
790 790 |
40-Φ30 40-Φ36 |
1730 1760 |
3.0 3.0 |
1800 |
0.25 0.6 |
670 | 980 | 1800 | 1918 1918 |
1990 2045 |
2790 2810 |
1180 1200 |
790 790 |
44-Φ30 44-Φ39 |
1930 1970 |
3.0 3.0 |
2000 |
0.25 0.6 |
760 | 980 | 2000 | 2125 2125 |
2190 2265 |
3040 3060 |
1330 1350 |
820 820 |
48-Φ30 48-Φ42 |
2130 2180 |
3.0 3.0 |
2200 |
0.25 0.6 |
760 | 1080 | 2200 | 2335 2335 |
2405 2475 |
3230 3250 |
1420 1440 |
820 820 |
52-Φ33 52-Φ42 |
2340 2390 |
3.0 3.0 |
2400 |
0.25 0.6 |
760 | 1080 | 2400 | 2495 2545 |
2605 2685 |
3480 3520 |
1560 1590 |
820 910 |
56-Φ33 56-Φ42 |
2540 2600 |
3.0 3.0 |
2600 |
0.25 0.6 |
800 | 1180 | 2600 | 2695 2750 |
2805 2905 |
3660 3700 |
1680 1700 |
910 910 |
60-Φ33 60-Φ48 |
2740 2810 |
5.5 5.5 |
2800 |
0.25 0.6 |
800 | 1180 | 2800 | 2910 2960 |
3030 3115 |
3900 3940 |
1800 1830 |
910 910 |
64-Φ33 64-Φ48 |
2960 3020 |
5.5 5.5 |
3000 |
0.25 0.6 |
800 | 1180 | 3000 | 3110 3160 |
3230 3315 |
4430 4460 |
1970 2000 |
910 940 |
68-Φ33 68-Φ48 |
3160 3220 |
5.5 5.5 |
注:DN≥2400mm 的蝶阀带阀门支座。

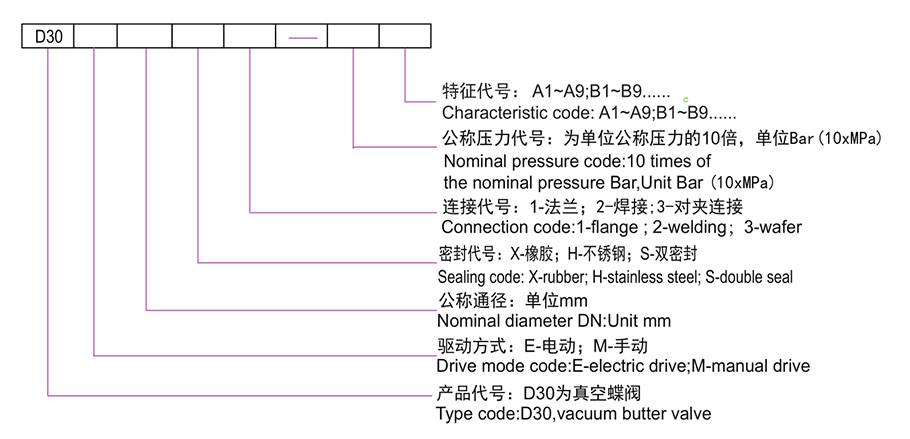

产品型号说明
型号标注示例:
公称通径为2400mm,公称压力为0.25MPa,法兰连接,电动双密封真空蝶阀,型号标记为:D30E2400S1-2.5A1。
订货说明
1.订货时请注明规格、型号、使用介质、工作环境和工作压力等。
2.传动箱和手轮位置可根据客户需要装配出厂,具体要求请在订货技术条件中注明。
3.外形尺寸中D、D1、D2、D3、n-Φd 按国家法兰标准GB/T9115(阀体为碳素钢时),结构长L按GB12221对夹和法兰连接蝶阀结构长度选用。其余外形尺寸为参考尺寸。
4.电动蝶阀出厂时不配电器控制箱,如需选用,请在合同中注明。
