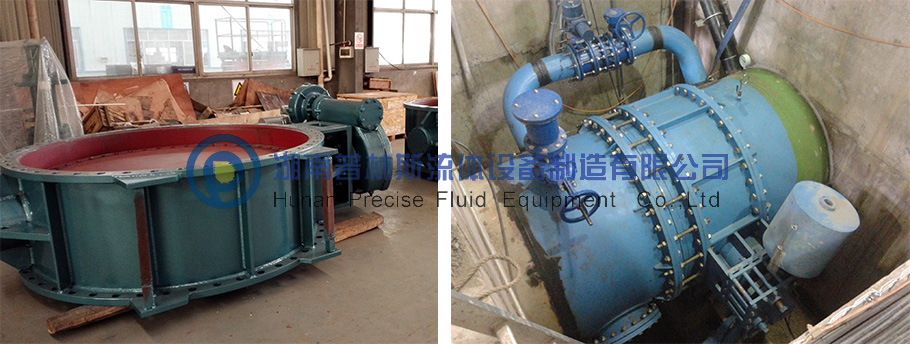

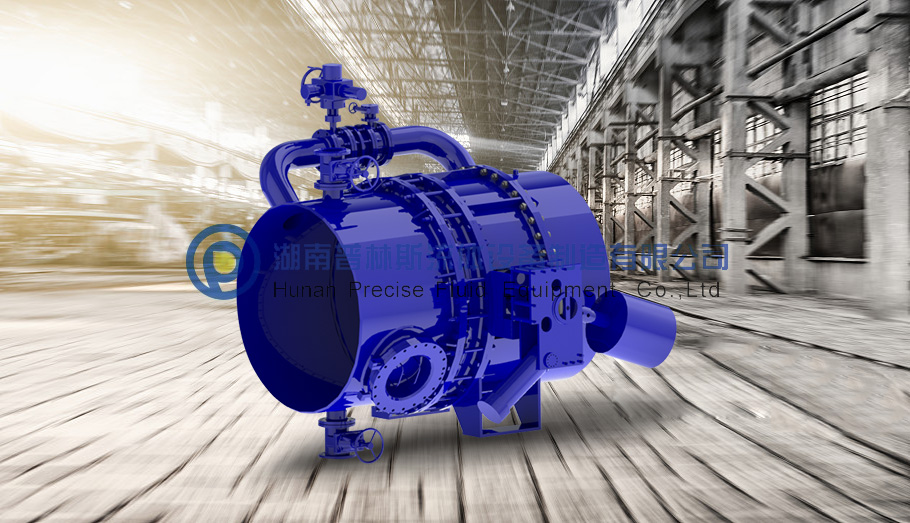

D系列蝶阀-水轮机进水蝶阀
发布时间:2018-07-24 分享到:

特点与用途

普林斯液控蝶阀是引进国外先进技术基础上,经过改进和完善的一种智能、先进的水轮机进口控制设备。



该阀具有如下技术特点:

☆采用油压开启、重锤关闭,液压缸额定油压可采用6.3MPa和16MPa。

☆重锤重力蓄能,关阀可靠。

☆阀板采用双偏心结构。

☆液压系统简单,液压元件少,安全可靠。

☆阀门集机械、电气、液压于一体,智能、可靠。

☆电气自动控制箱能实现就地、远程和自动控制的操作,满足电站"无人值班,少人值守"的要求。

☆阀门有橡胶软密封、金属硬密封、以及橡胶-金属双密封可选。该产品广泛用于中、小型水电站水轮机进口,能按程序自动运行,作连通和截断水流,防止水轮机飞逸,减免水锤现象的阀门。





技术性能参数



1.技术参数



公称通径 DN 公称压力 PN 试验压力 适用温度 适用介质
壳体 密封
300~3000 0.25~4.0 1.5×Homax Hmax ≤ 80 水、海水、泥沙水等

注: 1. 1.0MPa=10.2Kgf/cm 2 ;2. Homax,最大升压水头;Hmax,最高静水头;3. 试验压力可以在技术协议或合同中另行规定。



2. 性能参数



公称通径 300≤DN<900 900≤DN≤2400 2500≤DN≤3000
开阀时间 s(可调) 20~60 30~60 50~120
关阀时间 s(可调) 20~60 45~120 60~150
液压系统最高压力 (MPa) 6.3或16.0(注1 Remark1) 16.0 16.0
液压系统保压压力 (MPa) 3.5~5.5或7.0~10.0(注1 Remark1) 7.5~10.0 7.5~10.0
泄漏量 A级 GB/T13927-92或按照GB/T14478-93第5.3款的规定
流阻系数 最小流阻系数 0.10



主要部件材料



名称 材料
阀体 碳素钢或低合金结构钢
蝶板 碳素钢或低合金结构钢
阀轴 碳素钢 (表面防腐处理 GB/T699)、不锈钢 (GB/T1220)
阀体密封圈 不锈钢
蝶板密封圈 优质橡胶或不锈钢



产品技术标准



产品标准 压力试验标准 法兰标准 结构长度标准
GB/T14478 GB/T14478 or GB/T13927 铸铁法兰 GB/T17241 GB12221 或按用户要求
钢制法兰 GB/T9115

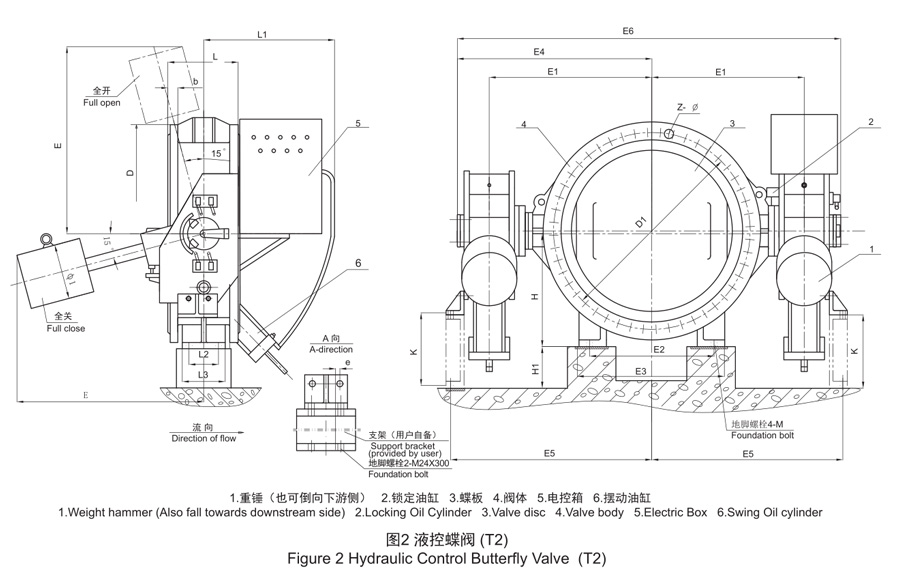

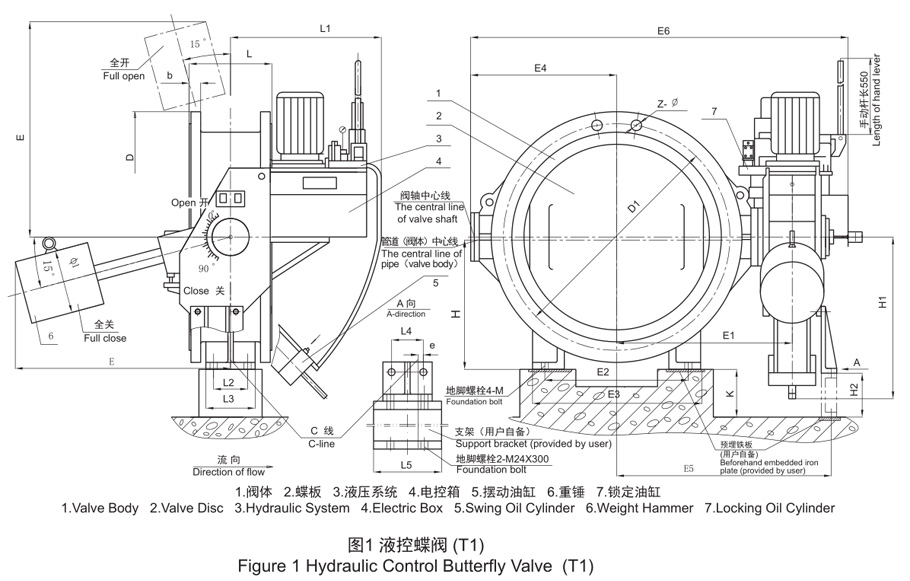

水轮机进水蝶阀外形及安装尺寸图

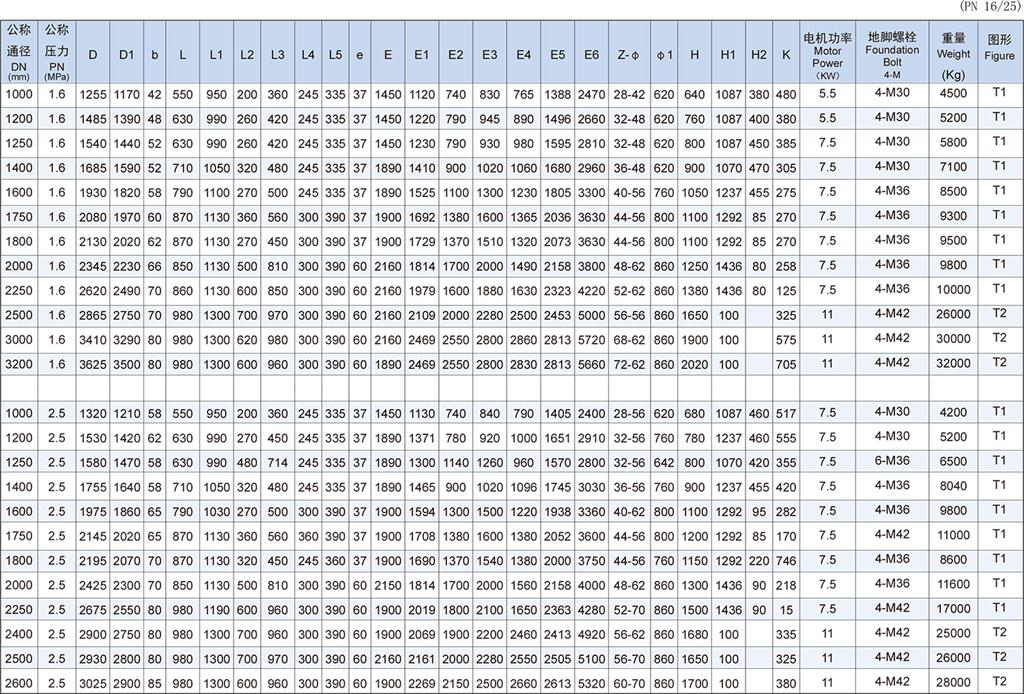

水轮机进水蝶阀规格及安装尺寸表







产品型号说明





①产品代号:D10为水轮机进水蝶阀

②驱动方式:HY-液压驱动(蓄能罐);HW-液压驱动(重锤)

③公称通径:单位mm

④密封代号:X-橡胶;H-不锈钢;S-双密封

⑤布置形式代号:单重锤:A型;B型;C型;D型,其余省略

⑥公称压力代号:为单位公称压力的10倍,单位Bar(10xMPa)

⑦特征代号: A1~A9;B1~B9......



型号标注示例:

公称通径2500mm,公称压力1.6MPa,橡胶密封,A型单重锤式水轮机进水蝶阀,型号为:D10HW2500XA-16A1。

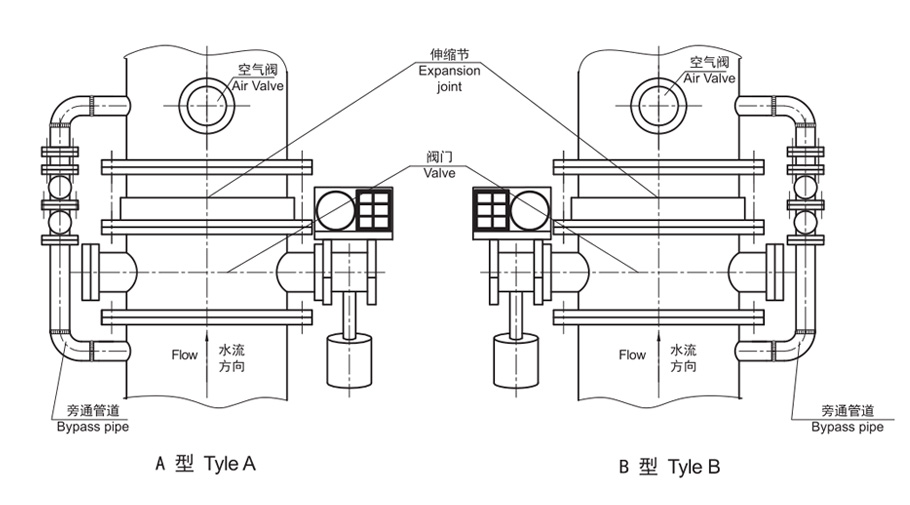

液控蝶阀的安装布置型式



订货说明

为了您的应用方便,请在订货时详细说明:产品名称、型号规格、技术性能参数、产品技术标准、主要零件材料及标准、成套设备包括伸缩节、阀前后联接管、旁通阀、空气阀的型号和规格,安装型式等以及其他的特殊要求。根据您的需要,我公司还可以提供密封圈、填料组合圈等易损配件。
