简介

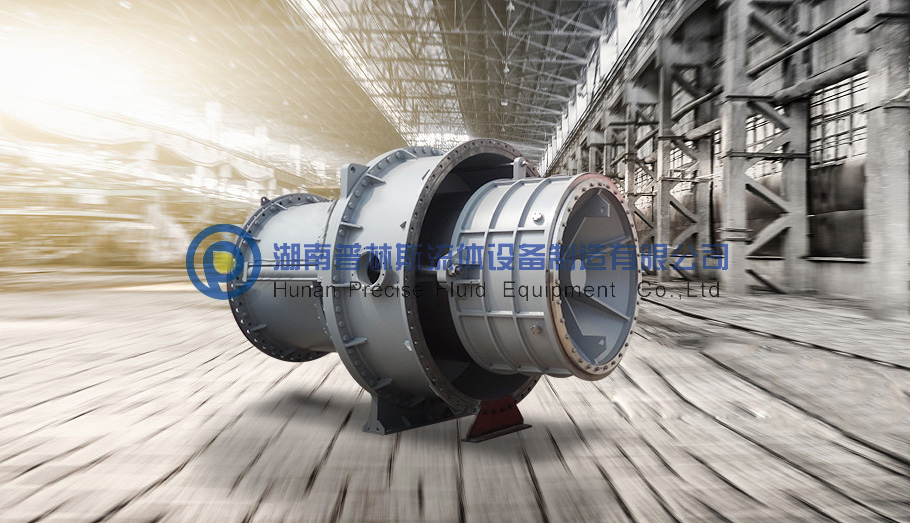

普林斯®(PRECISE®)C系列锥形阀是在引进和消化国内外先进技术的基础上改进和完善的一种先进管路控制设备，一般安装在管路的末端，为管线的流量控制和压力控制提供了一种简单的解决方案。该系列产品具有原理先进、结构新颖、操作简单、维护方便、使用寿命长及性价比高等特点，通常作为大坝放空泄流、水轮发电机组旁通连续排放流量控制。

工作原理

锥形阀具有优异的消能效果，因此又称消能阀。锥形阀除了在流道终端设置有锥形阀芯之外，所有运动部件全部设置在阀门的过流通道外部，使得阀体内部流道通常顺滑，流量大而压降损耗少，其在整个工作范围内不会产生气蚀及振动，在小流量时仍具有良好的流量控制效果。

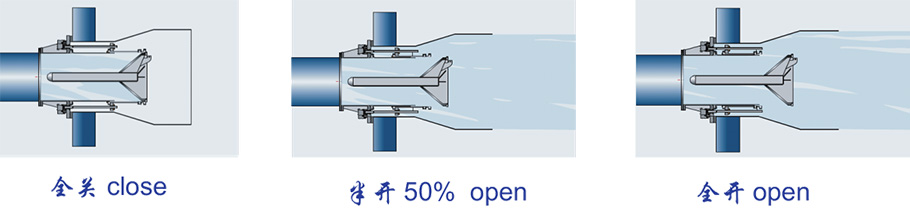

其结构为一个固定的倒置锥形，先进的水力设计形体及用来降低振动的特殊设计的导流翼叶片支撑，流量则由外部活动套管的前后移动来控制，阀体上设有金属对金属的阀座和软密封阀座，双重密封确保密封性能。

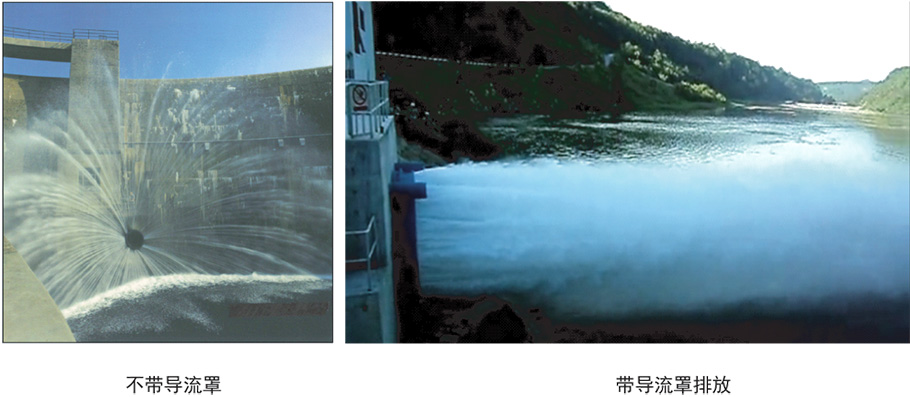

在排放到大气中时，水流以宽广的锥形角度扩散，并分解为稀薄喷淋形态，将能量消耗在空气之中。通常根据实际需求需要控制水流区域时，可以在出口安装一个特殊设计的导流罩，这不仅能将空气与水充分混合，而且还能同时控制水流冲击范围。

产品性能

1.水力条件好，具有较其它阀门高的流量系数 Cd =0.86；

2.阀门的启闭或流量控制由外部套筒匝的往复移动实现控制，阀门的流量系数与阀开度成线性关系；

3.结构简单，重量轻；所有传动部件均设置在阀体之外，便于维护检修；

4.启闭力小，操作轻便，可适用于无电源的中小形水利工程场所，可设置电、气、液动操作启闭机构，轻松实现遥控或无人值守自动运行；

5.泄流时喷出水舌为喇叭状，空中扩散掺气，消能效果好；

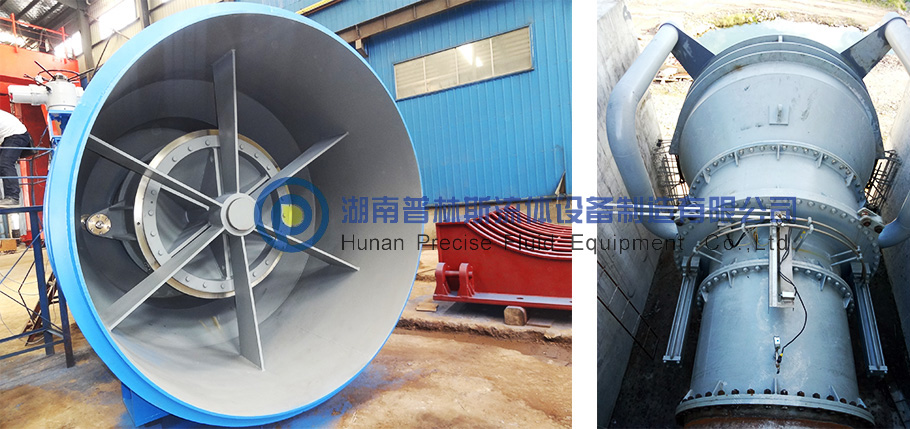

6.流体通过内部导流翼进行均匀分割，不会产生漩涡和震动；

7.设置双重密封，密封效果好；

8.可限制发散角度，使流体分解为稀薄喷淋形态或环状对流达到冲击抵消的目的，可以适应不同工况的需求；

9.可以任意角度安装，以180°水平安装最为常见。

典型应用

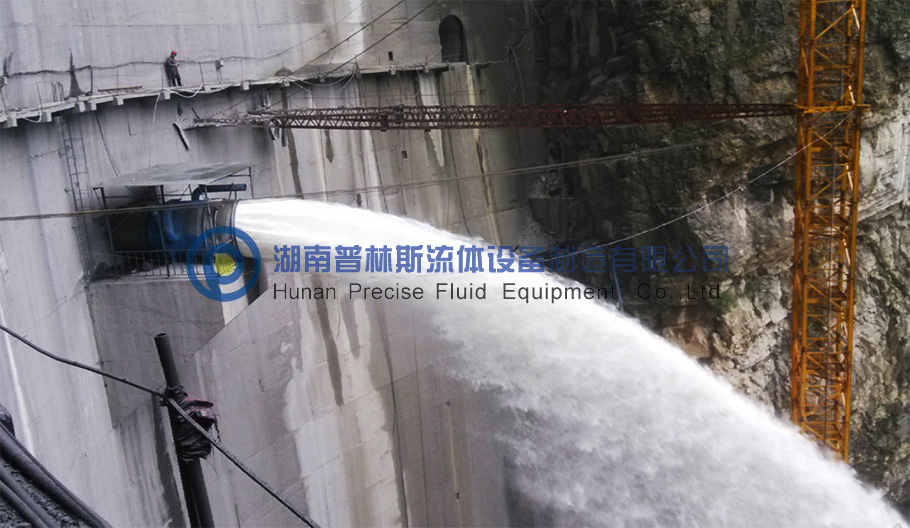

大坝放空

水轮发电机组旁通

流量控制

消能减压

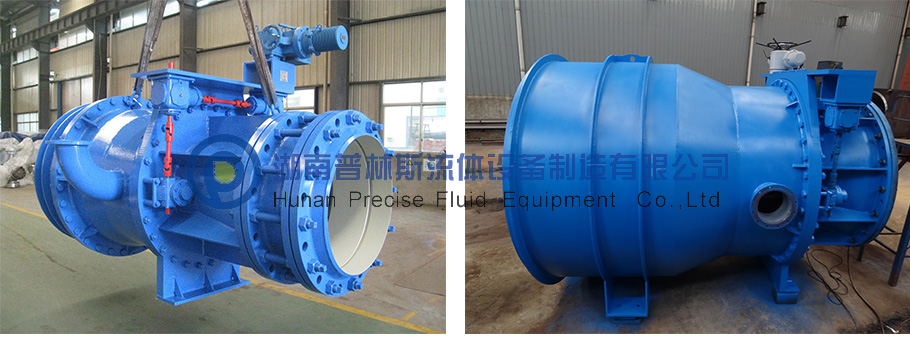

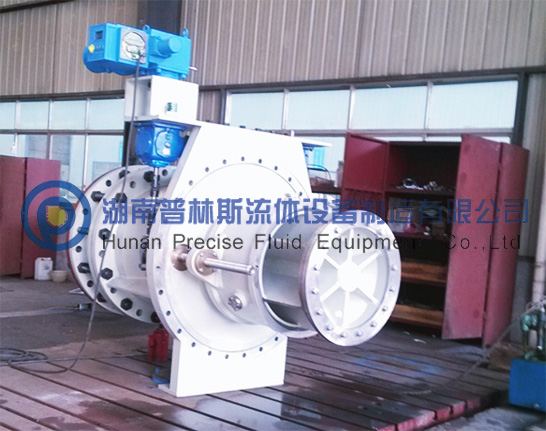

典型结构

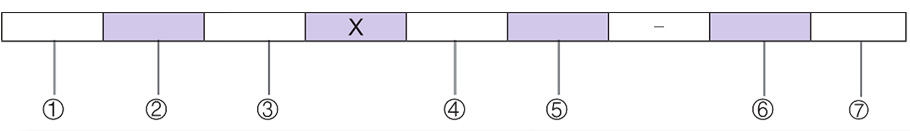

型号编制方法

① 产品代号：C20锥形阀

② 驱动方式：M-手动；E-电动/手动；H -油压驱动

③ 阀门进口直径，单位mm

④ 套筒直径,单位mm

⑤ 密封代号：X-橡胶密封，H-金属密封，S-双密封

⑥ 公称压力：单位Bar

⑦ 特征代号： A1~A9;B1~B9.....

型号标注示意

公称通径1000mm，公称压力1.6MPa，双密封，电动驱动，带导流罩，锥形阀，型号为：C20E1000S1-16A1。

订货说明

为了保证满足您使用的需要，在您订货时，请详细说明以下参数：

1、阀门布置、功能说明；

2、使用介质、工作压力、流量及工作温度等工况参数；

3、阀门的驱动方式及控制要求；

4、阀门出口形式，安装方式，发散形式等要求。
