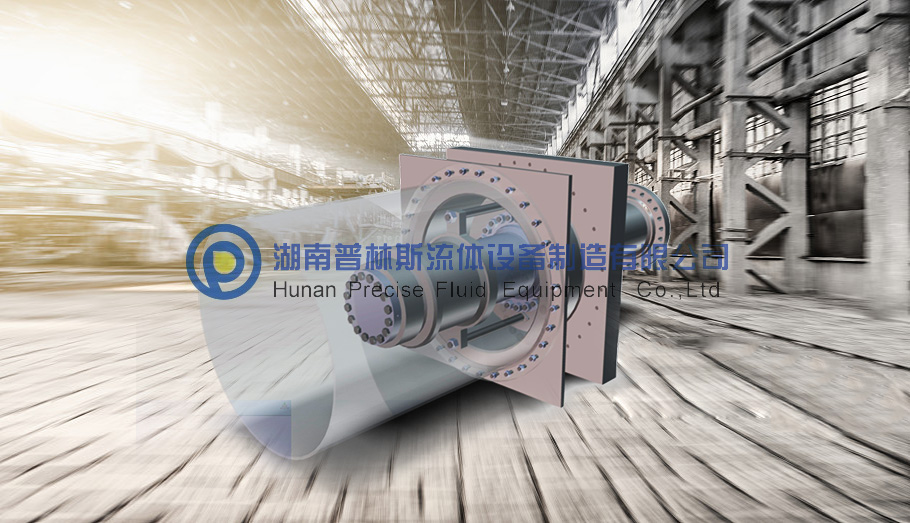

B14型套筒调节阀
发布时间：2018-08-09
分享到：
产品简介
公称通径：200 ~ 2000 mm
公称压力：0.6 ~ 6.4 MPa
通流能力：0 ~ 86400 m3/h
技术特点：
1、壁挂布置
2、卓越的抗气蚀性能
3、大减压比（20:1）

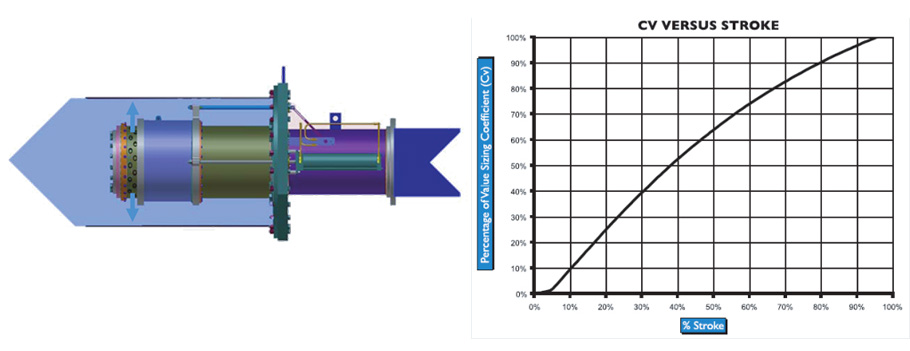

4、线性调节
5、流量调节，压力调节
6、高端精准调节阀
驱动方式：手动、电动、液动

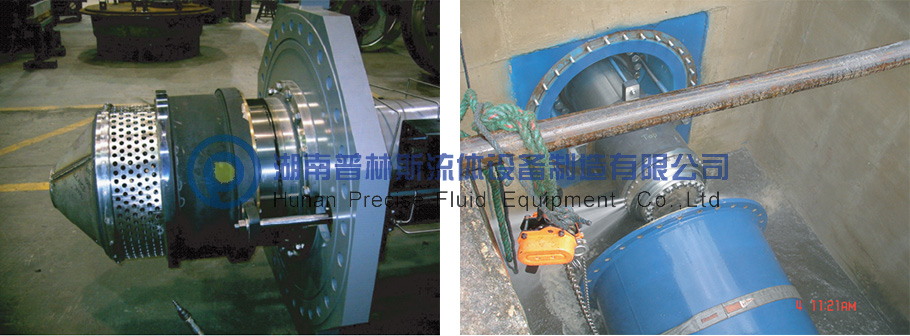

典型应用
减压消能、管道末端排放、大坝放空、机组旁路

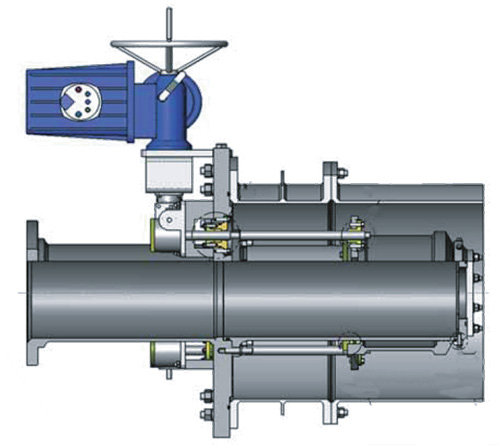

典型结构
| 序号 | 名称 | 材料 |
| 1 | 进水阀体 | 碳钢 |
| 2 | 密封座 | 304或316不锈钢+硬质合金 |
| 3 | 套筒 | 304或316 |
| 4 | 密封圈 | NBR或EPDM |
| 5 | 套筒匝 | 304或316 |
| 6 | 传动机构 | 碳钢+不锈钢 |
工作原理
普林斯(PRECISE)B14系列壁挂式多喷孔套筒调节阀的流量控制和能量消耗是通过套筒上的喷孔数量的变化来实现的。套筒上的喷孔是按每个具体工程详细工况特殊设计的。套筒调节阀具有优异的抗气蚀性能，通过特殊的抗气蚀结构，使气蚀的发生区域远离阀门内壁金属表面，从而避免气蚀对阀门的破坏，减少阀门运行时的振动和噪音。
在每一个工程的实际运行中，普林斯®B14系列壁挂式多喷孔套筒调节阀都能提供最优的流量控制或压力控制方案。
水力参数表
| 公称通径DN | 最大流量Qmax | 流量系数Cv | |||
| mm | in | m³/s | cfs | （m³/s）/√m | cfs/√psi |
| 200 | 8 | 0.30 | 10.5 | 0.09 | 2.74 |
| 250 | 10 | 0.46 | 16.4 | 0.14 | 4.28 |
| 300 | 12 | 0.67 | 23.6 | 0.21 | 6.20 |
| 350 | 14 | 0.91 | 32.1 | 0.28 | 8.40 |
| 400 | 16 | 1.19 | 41.9 | 0.37 | 11.00 |
| 450 | 18 | 1.51 | 53.2 | 0.47 | 13.90 |
| 500 | 20 | 1.86 | 65.7 | 0.58 | 17.10 |
| 600 | 24 | 2.67 | 94.4 | 0.83 | 24.70 |
| 750 | 30 | 4.18 | 148 | 1.30 | 38.50 |
| 900 | 36 | 6.02 | 212 | 1.87 | 55.50 |
| 1000 | 42 | 8.20 | 290 | 2.55 | 75.50 |
| 1200 | 48 | 10.72 | 379 | 3.33 | 98.70 |
| 1400 | 54 | 13.60 | 479 | 4.21 | 125.00 |
| 1500 | 60 | 16.70 | 590 | 5.21 | 154.00 |
| 1600 | 63 | 18.37 | 648.80 | 5.73 | 169.68 |
| 1700 | 67 | 20.74 | 732.50 | 6.47 | 191.59 |
| 1800 | 72 | 24.00 | 846 | 7.50 | 222.00 |
