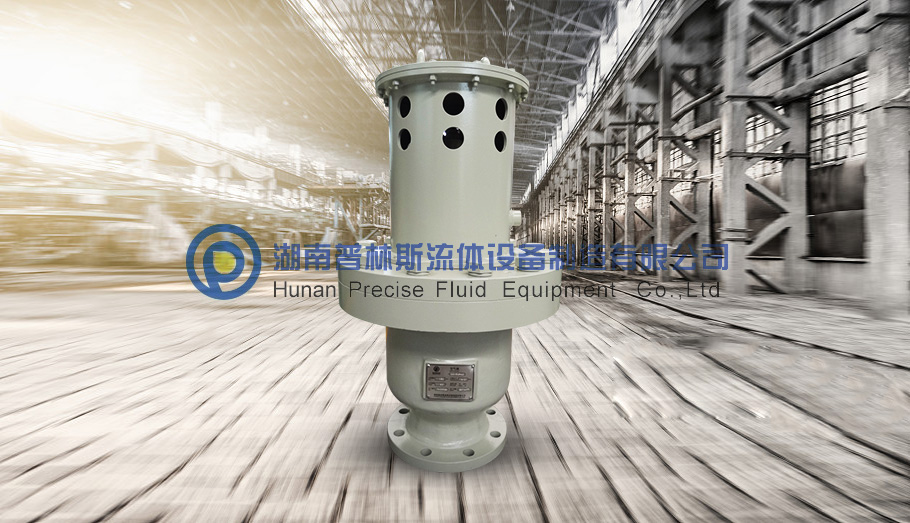

A型空气阀
发布时间:2018-07-18 分享到:

简介

普林斯® A系列空气阀是在引进和消化国内外先进技术的基础上改进和完善的一种先进管路控制设备,主要功能是管道的排气、进气及破坏管道真空。分为A10型进排气阀和A20真空破坏阀。



A系列空气阀的主要用于以下工况:

1、机组稳定运行时自然补气

2、机组调相运行时蜗壳排气

3、机组主阀平压时自动排气

4、地下厂房机组检修集水井通气

5、长距离输水管道排气和自动补气

6、破坏管道真空;

7、消除管线水锤。



主要特点

1、工作稳定可靠;

2、进排气量大;

3、结构紧凑、密封可靠;

4、体积小、安装方便;

5、维护简单、寿命长;

6、设计新颖、外形美观。



工作原理

当管道内开始充水时,浮筒和活塞因自重克服弹簧的弹力落至下限位,大量空气经过浮筒与阀座之间的空隙快速排出。随着水位的升高,浮筒和活塞在浮力和弹簧弹力的共同作用下缓慢上升,直至上限位置,同时压力水通过空气阀的旁通管进入水缸,推动活塞向上运动,在介质压力、弹簧弹力和浮筒浮力的共同作用下,密封圈与阀座形成密封,停止排气。

当管道内水流空或遇管道内产生负压时,浮筒和活塞因自重和负压迅速向下运动,密封圈脱离阀座,快速吸入外界空气,确保管道安全。

当长距离管线正常输水时,如有少量空气在阀内聚集到一定程度时,通过增设旁路微量空气阀自动排出。



型号编制方法





① 产品代号:A10型,进排气阀A20型,真空破坏阀

② 驱动方式:N-无驱动

③ 阀门公称通径,单位mm

④ 密封代号:X-橡胶密封,H-金属密封

⑤ 公称压力:单位 Bar

⑥ 特征代号:A1~A9;B1~B9......



型号标注示例:

公称通径200mm,公称压力2.5MPa,橡胶密封,空气阀,型号为:A10N200X-25A1。



外形尺寸





公称通径
DN(mm)
公称压力
PN(MPa)
D1 D2 n xφd D3 H H1 H2
80 1.0/1.6/2.5/4 200 160 8x18 290 700 24 200
6.3 215 170 8x22 330 830 28 230
10.0 230 180 8x26 330 830 32 230
100 1.0/1.6 220 180 8x18 270 720 22 200
2.5/4.0 235 190 8x22 270 720 24 200
6.3 250 200 8x26 355 850 30 250
10.0 265 210 8x30 355 850 36 250
150 1.0/1.6 285 240 8x22 365 870 24 220
2.5/4.0 300 250 8x26 365 870 28 220
6.3 345 280 8x33 450 1020 36 290
10.0 355 290 12x33 450 1020 44 290
200 1.0 340 295 8x22 395 1000 24 250
1.6 340 295 12x22 395 1000 24 250
2.5 360 310 12x26 395 1000 30 250
4.0 375 320 12x30 530 1180 34 330
6.3 415 345 12x36 530 1180 42 330
10.0 430 360 12x36 530 1180 52 330
